安立公司很高兴地宣布于9月24日推出新的BERTWave MP2100B，作为备受欢迎的MP2100A的继承者，支持更高效的多通道光模块评估。
新开发的BERTWave MP2100B支持同步BER测量和眼图分析，单台MP2100B仪表即可测量光通信系统中评估光模块和光器件所需的所有项目。
不同于传统的系统在误码率测量和眼图分析时需要两台测量仪器，现在只需一台MP2100B即可支持所有必需的评估项目，由此减少仪器成本高达40％。此外，增加了光开关和光衰减器作为可选配件，使这个新版本成为评估多通道光模块和光器件的全功能总体测量解决方案。
为了支持光模块和器件制造市场需要更快的测量速度的需求，新的快速采样模式速度可达150k采样/秒来进行眼图分析，如眼图模板测试比传统型号快了1.5倍。此外，MP2100B内置误码率测试仪（BERT）可升级到4通道，以实现多通道光模块的同步BER测量，如QSFP+等，与传统型号相比，可减少多达80％的测量时间。
安立公司希望其最新发布的MP2100B能为制造商降低设备成本，缩短测量时间，从而降低的光模块和光器件的制造成本。
开发背景
广泛使用的云计算服务导致数据中心流量的爆炸式增长，使增加数据中心的服务器和网络设备的传输容量成为迫切需求。因此这也带来对数据中心服务器和网络设备中使用光模块的增长需求，尤其是10 GbE SFP+和40 GbE QSFP+ (10 Gbit/s × 4) 光模块。
安立公司推出的BERTWave MP2100B可扩展到4通道BERT测量，支持多通道光模块如QSFP+等的高效评估。
产品概要

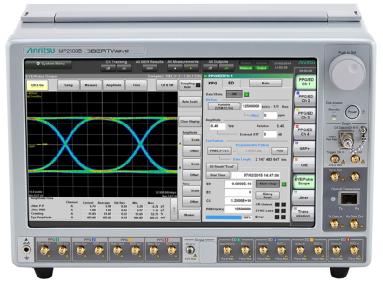

安立公司的BERTWave MP2100B是一款集所有功能于一身的测试仪表，集成BERT和采样示波器用于光模块的研发和生产。内置12.5 Gbit/s的脉冲码型发生器（PPG）和错误检测器（ED）可最多支持4通道，而集成采样示波器分别支持25 GHz和9 GHz的电子和光学带宽。由于只需一台MP2100B即可进行高达4通道的同步BER测量和眼图分析，使得多通道光模块如QSFP+的测量更具成本效益。此外，新的快速采样模式的速度高达150k采样/秒，减少了眼图测量时间。
PPG输出的高质量信号只有1ps抖动和仅为24ps的Tr/Tf；ED的高最小灵敏度达到10
mVp-p。
因此，MP2100B是用于光模块和设备准确评估的理想解决方案。
主要特征
■
集成BERT和采样示波器
以前的测量系统使用一个单独的PPG作为信号源和采样示波器用于眼图分析，这不仅需要大的工作台空间放置评估系统，也增加了将近一倍设备成本。全新发布的集所有功能于一身的MP2100B，集成了PPG和采样示波器，降低了场地和设备成本。MP2100B机柜只有18厘米深，即使是最拥挤的台面也能放下，而集成BERT和采样示波器支持同步BER测量和眼图分析，削减了测量时间，减少光模块和设备的检查费用。
■高速BER测量
可以设置并实现高达4通道的同时测量。
■
高速眼图模板测试
高达150k 采样/秒，采样使用新的内置快速采样模式，减少测试时间。
■
支持电子和光接口
内置的支持电子和光接口，减少了费时的连接工序，如评估光模块接收灵敏度时更换电缆。
■
宽带工作频率
内置支持从125 Mbit/s到12.5 Gbit/s的比特率的选件，这种集所有功能于一身的方案支持不同速率的应用，包括STM-1到10 GbE。
■
时钟恢复功能
具备标准的内置ED时钟恢复功能，只需简单地输入数据信号即可进行BER分析，无需外部时钟。此外，安装采样示波器的时钟恢复选件可进行长距离传输和无时钟输出传输设备的光特性评估。
■模板余量测试
自动化模板余量测试，减少麻烦的程序和设置，只需约1秒就可快速完成所需的模板余量测试测量。
目标市场和应用
■市场：光模块，光器件，电缆和连接器制造商。
■应用：光模块、光器件、电缆和连接器的研发和生产。
术语表
*1光模块
模块包含TOSA/ ROSA或VCSEL光学器件集成SFP和QSFP收发器。
*2 BER测量
误码率测量的缩写，表示接收数据比特串的误码比特率。
*3 眼图分析
通过叠加多个周期信号波形进行眼图波形分析;显示的信号波形看上去像眼睛，所谓眼图。
*4 光设备
转换光信号为电信号或转换电信号为光信号的设备。
*5眼图模板测试
眼图分析的类型，测试眼图是否满足相关标准眼图模板要求。
